調節電動蝶閥
電動調節蝶閥
[返回列表頁]
一、電動調節蝶閥概述：
TD971X電動調節蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。臺臣閥門電動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。
二、電動調節蝶閥特點：
1、主要結構由DZW或HQ電動執行器和閥門連接，電壓AC220V或AC380V，輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
2、閥門采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻��；獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于最佳的壓縮狀態以保持零泄漏。
3、閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm。
4、電動調節蝶閥，根據介質的種類不同，可以是軟密封蝶閥，也可以是硬密封蝶閥，可以對夾連接，也可以法蘭連接。下文描述的是軟密封對夾電動調節蝶閥，硬密封電動調節蝶閥可以參考硬密封電動蝶閥的參數。

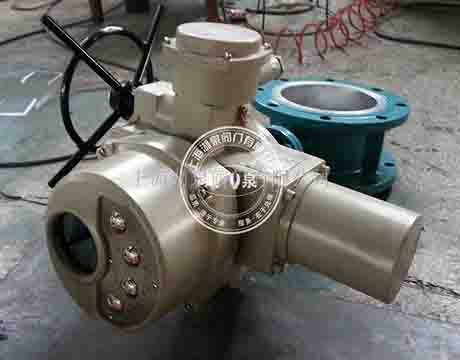

三、電動調節蝶閥執行機構：
1.功能強勁：智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列�！軩N200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。
四、電動調節蝶閥主要技術參數：
1、閥體 閥體形式 直通鑄造閥 公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式 法蘭式、對夾式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
2、閥內件 閥芯形式 "蝶"型垂直板式 流量特性 近似等百分比 閥芯材料 鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）
3、執行器 執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
